 제5조(기계장치등) ① 구동장치는 주차장치의 최대부하조건에서 구동이 가능한 전동기 및 감속기등으로 구성되어 있어야 한다.

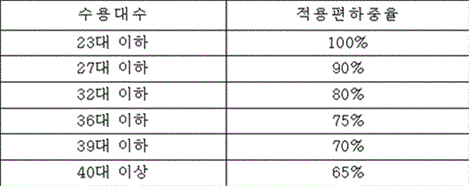

② 수직순환식주차장치의 구동부의 용량을 산출할 때에는 당해 주차장치의 자동차수용대수에 따라 다음의 기준에 의한 편하중율을 적용한다.

③ 브레이크의 용량은 최대부하상태에서 당해 부하토오크의 150퍼센트이상에 해당하는 제동토오크를 갖도록 하여야 한다. 다만, 회생제동(발전제동을 포함한다)이나 영속도를 감지하여 브레이크를 작동시킬 경우에는 소요토오크의 150퍼센트로 그 용량을 결정할 수 있다.

④ 감속기 및 브레이크 용량은 전동기의 가속시간이나 회전체의 GD²(플라이휠효과를 말한다)의 값이 주어지지 않을 때에는 계산동력의 120퍼센트를 적용하여 이를 결정할 수 있다. 다만, 수직순환식주차장치의 경우에는 그러하지 아니하다.

⑤ 전동기의 용량을 결정할 경우에는 전동기의 정격속도 또는 최대제어속도까지 도달하는데 걸리는 시간(가속시간)을 명시하여야 하며, 유도전동기를 주전동기로 사용하는 경우 시동토오크는 전동기최대정격토오크의 81퍼센트이하가 되도록 가속시간을 설정하여야 한다

⑥ 주차장치에 사용하는 치차는 최대의 부하상태에서 굽힘에 견딜 수 있는 구조이어야 한다. 다만, 수직순환식주차장치의 개방식 치차는 최대부하토오크에 대한 면압강도를 가져야 한다.

⑦ 주차장치에 사용하는 시브 또는 드럼의 직경은 와이어로프가 시브 또는 드럼과 접하는 부분이 4분의 1이하일 경우에는 와이어로프직경의 12배이상으로, 4분의 1을 초과하는 경우에는 와이어로프직경의 20배이상으로 하여야 한다. 다만, 승강기식주차장치ㆍ승강기슬라이드식주차장치 또는 평면왕복식주차장치의 경우에는 승강구동용은 이를 와이어로프직경의 30배이상으로 하고, 수평이동용은 이를 와이어로프직경의 20배이상으로 하여야 하며, 트랙션시브의 직경은 승강구동용의 경우 와이어로프직경의 40배이상으로 하고, 수평이동용의 경우 와이어로프직경의 30배이상으로 하여야 한다. <개정 2000. 11. 29.>

⑧ 로프에 의하여 운반기를 이동하는 주차장치에서 운반기의 운전속도가 1분당 300미터이상인 경우에는 시브홈에 연질라이너를 사용하여야 한다.

⑨ 수평이동용 소요동력은 사행에 따른 부가주행저항을 포함하여 정격용량의 1.25배 이상이어야 한다.

⑩ 유압펌프용량 및 소요동력은 계산압력에 1.25배의 계수를 적용하여 사용압력을 산정하고, 배관ㆍ호스등의 유압관련기기는 펌프 최대압력을 적용하여 계산한다. 다만, 유압안전밸브를 사용하는 펌프의 최대압력이 사용압력의 1.5배를 초과하는 경우에는 사용압력의 1.5배 값을 적용하여 계산한다.

⑪ 지능형주차장치의 주차로봇과 주제어반과의 통신 연결상태가 주차장 내부 전 구간에서 양호하여야 한다.
